Capitulo 5 Honda

CAPITULO 5

APLICATIVOS HONDA

PGM-FI

CIVIC 1,4 1995 em diante. = D14A2

CIVIC 1,5 VTEC-E 1995 em diante.=D15Z3

CIVIC 1,6 1995 em diante.

CIVIC VTEC 1,6 1995 em diante.

Este sistema é digital multiponto seqüencial, possui autodiagnose própria que através do código de falhas localizar falhas sem necessidade de um SCANNER. Sempre que a lâmpada de advertência se acender será indicação que o sistema apresentou defeito gravado na memória.

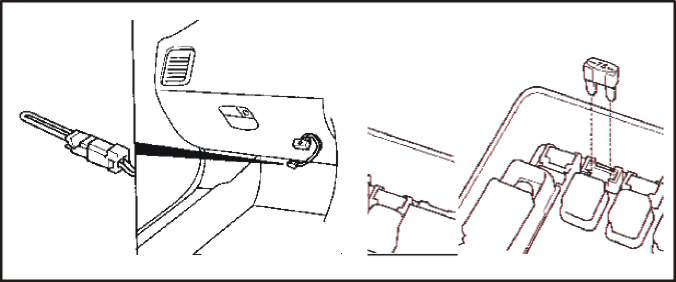

COMO CONSEGUIR O CÓDIGO DE FALHAS.

1 - Ignição Desligada.

2 - Faça um JUMP no Conector de Diagnóstico.

3 - Ignição Ligada.

Agora o sistema está pronto para apresentar os códigos de falhas, este sistema funciona um pouco diferente dos métodos tradicionais, como por exemplo código 23.

Lâmpada	Piscada Longa		Piscada Longa	Pausa		Piscada Curta		Piscada Curta	Piscada Curta		Pausa maior
Números		----------------2----------------					------------------------3--------------------------

Primeiro número Segundo número.


COMO APAGAR O CÓDIGO DE FALHAS.

Remova o fusível de 7,5 conforme a gravura este fusível é do Modulo Central e a Memória do Radio por Dez (10) segundos logo após recolocar o Fuzile.

TABELA DO CÓDIGO DE FALHA.

CÓDIGO	POSSÍVEL DEFEITO
0	Unidade Central.
1	Sensor de Oxigênio (Sonda Lambada)
1	Aquecedor do Sensor de Oxigênio.
3	Mão funcionamento do Sensor de Pressão Absoluta (MAP).
4	Sensor de RPM
5	Mão funcionamento do Sensor de Pressão Absoluta (MAP).
6	Sensor de Temperatura da água.
7	Sensor da Posição da Borboleta.
8	Sensor de Rotação.
9	Sensor de Fase.
10	Sensor de Temperatura do Ar.

12	Válvula EGR.
14	Válvula do Controle de Marcha Lenta.
15	Sinal do Sistema de Ignição.
17		Sensor de Velocidade.
19		Convertedor de Torque.
21		Atuador de Fase.
41		Aquecedor do Sensor de Oxigênio.
48		Aquecedor do Sensor de Oxigênio.

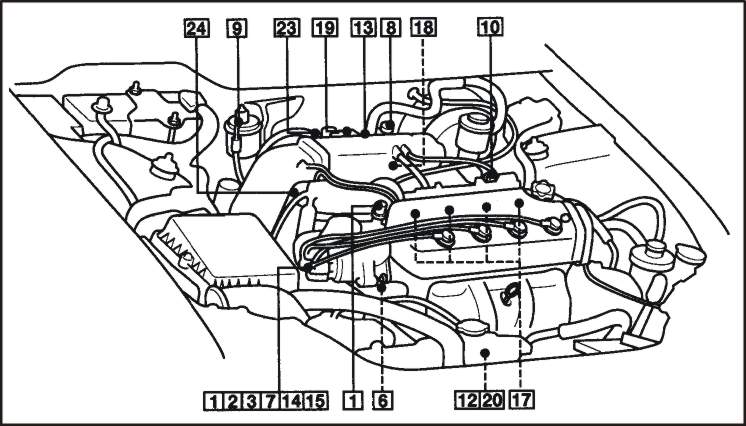

LOCALIZAÇÃO DOS COMPONENTES


01 – Atuador da posição de Fase 02 –Sensor da posição de Fase.

03 –Sensor de Rotação 04 –Conector de Diagnóstico (ALDL)

05 –Módulo de Controle Central(Centralina) 06 - Sensor de Temperatura da Água.

07 - Sensor RPM. 08 –Válvula de Canister.

09 –Filtro de Combustível 10 –Regulador da Pressão de combustível

11 –Bomba de combustível (no Tanque) 12 –Aquecedor do Sensor de Oxigênio

13 –Válvula do Controle da Marcha Lenta 14 –Módulo de Potência.

15 –Bobina de Ignição. 16 –Interruptor Inercial de Combustível (no console)

17 - Válvulas Injetoras 18 –Sensor da Temperatura do Ar.

19 –Sensor da Pressão Absoluta. 20 –Sensor de Oxigênio.

21 - Relê do Módulo 22 –Soquete do Multi-plug de serviço.

23 –Sensor da Posição da Borboleta 24 –Sensor de Velocidade do Veiculo (VSS).

COMPONENTES DOS CIRCUITOS ELÉTRICOS.

CÓDIGOS	DISCRIÇÃO DOS COMPONENTES
A5	Lâmpada de Falha no painel de Instrumento
A35	Módulo do Controle Central (CENTRALINA)
A52	Módulo de Potência.
B24	Sensor de Temperatura da água.
B25	Sensor de Temperatura do Ar.
B33	Sensor de Velocidade (VSS)
B54	Sensor de Rotação.
B72	Sensor de Oxigênio (Sonda Lambda)
B75	Sensor de RPM.
B83	Sensor de Pressão Absoluta.
B132	Sensor de Fase.
B147	Sensor da Posição da Borboleta.
B149	Sensor da posição da Válvula EGR.
F	Fusível.
G1	Alternador.
H63	Lâmpada indicadora de falhas.
K20	Relé da Bomba de combustível.
K46	Relé do Módulo.
M12	Bomba de combustível.
S39	Interruptor inercial de combustível.
S249	Interruptor da troca de posição de marchas da transmissão.
S258	Interruptor da posição do pedal de Embreagem.
T1	Bobina de Ignição
X1	Conector de diagnóstico (ALDL)
X53	Link de diagnóstico do motor.
X79	Conector da Transmissão.
X87	Link de diagnóstico do tacômetro.
X88	Conector do Ar Condicionado.
Y3	Válvulas Injetoras.
Y28	Válvula do sistema EGR.
Y56	Atuador de Controle de Marcha Lenta.
Y81	Atuador da posição do Sensor de fase.
Y99	Válvula do controle de marcha lenta.
Y104	Válvula de canister
15	Ignição ligada motor parado
30	Bateria Positivo (+)
31	Bateria Negativo (-)
50	Ignição ligada motor Funcionando.

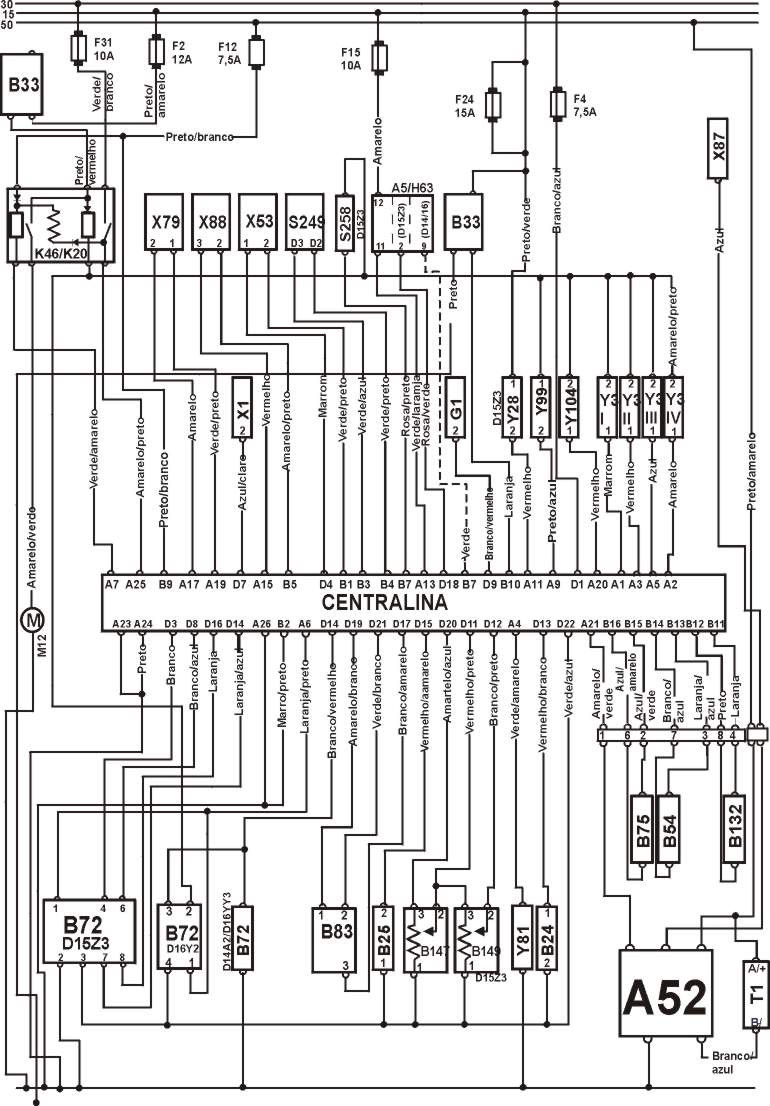

ESQUEMA ELÉTRICO DO HONDA CIVIC 1.4, CIVIC 1.5 VTEC-C, CIVIC 1.6, CIVIC 1.6 VTEC.


Códigos Especiais–D14A2=Honda Civic 1.4 / D15Z3 =Honda Civic 1.5 VTEC E

D16Y3 = Honda Civic 1.6 / D16Y2 = Honda Civic VTEC.

CONECTOR DA UNIDADE CENTRAL

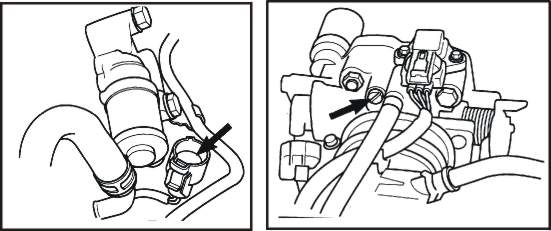

1 -) –Como ajustar a Marcha Lenta.


TESTANDO

l - Marcha Lenta é eletronicamente controlada.

2 -.Motor Funcionando

3 -.Funcionar o motor em aproximadamente 3000 rpm.

4 - Funcione em marcha lenta.

5 - Desconecte a válvula do controle da marcha lenta do Multi-plug

6 - Mantenha o pedal do acelerador ligeiramente deprimido.

7 - Ajustar a marcha lenta com o parafuso de velocidade conforme figura acima a direita.

8 - Ignição desligada.

9 - Reconecte o Multi-plug.

10 - Remova o fusível do radio da caixa de fusível, por 10 segundos.

11 - De partida no motor e deixe funcionar em marcha lenta para que se estabilize.

12 - Confira a marcha lenta sem nenhuma carga ligada e confira se não possui estanqueidade no sistema e compare conforme dados abaixo.

DADOS.

Sem carga 770 ± 50 rpm

Com carga 620 ± 50 rpm

2 -) –Como testar a Pressão da Bomba de combustível.


TESTANDO

1 –Ignição desligada, conecte o MANÔMETRO entre o tubo de provisão de combustível e união do filtro de combustível de partida no motor deixe funcionar em marcha lenta. Desconecte mangueira de Vácuo do regulador de pressão, deverá medir 2,8 a 3,3 bar, reconecte a mangueira de Vácuo, deverá medir 2,2 a 2,7 bar.

3 -) –Como testar a operação da Bomba.


TESTANDO

1 –Ignição ligada, a bomba deverá funcionar por aproximadamente um segundo, se a bomba não funcionar, desligue a ignição, remova o relé do módulo faça um jump entre os terminais 4 e 5, ignição ligada motor parado a bomba deverá funcionar continuamente.

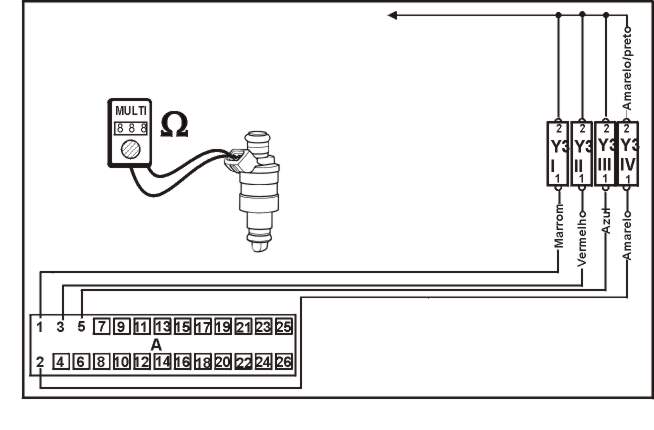

4 -) –Como testar as Válvulas Injetoras.


TESTANDO

1 –Ignição desligada, desconecte o multi-plugs com MULTITESTE DIGITAL checar a resistência nos terminais das Válvulas Injetoras que devera ser de 10 a 13 W Repetir o teste em cada Válvula injetora.

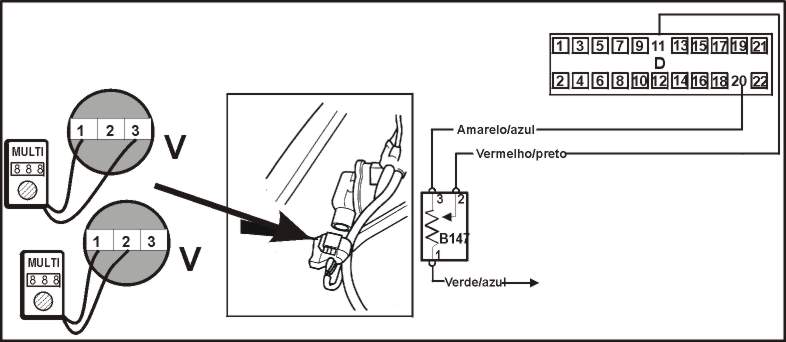

5 -) –Como testar o Sensor da Posição da Borboleta.


TESTANDO

1 –Ignição desligada, desconecte o multi-plug do Sensor, ignição ligada motor parado checar a voltagem com um MULTITESTE DIGITAL os terminais 1 & 3 deverá Ter 5 V aproximadamente.

2 –Ignição desligada, não desconecte multi-plug, exponha os terminais do sensor, ignição ligada motor parado com MULTITESTE DIGITAL cheque a voltagem nos terminais 1 e 2 ver dados abaixo.

Terminais Condições Voltagem

1 & 2 Borboleta fechada 0,4 V aproximadamente

1 & 2 Borboleta aberta 4,5 V aproximadamente

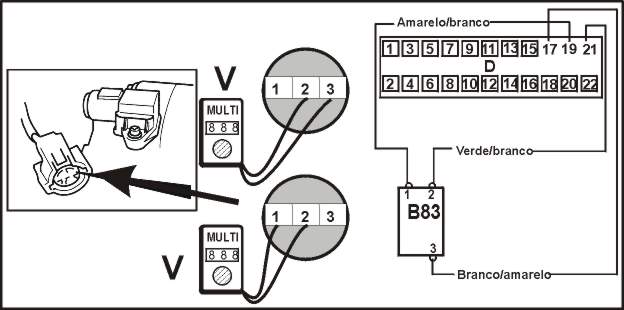

6 -) –Como testar o Sensor de Pressão Absoluta.


TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor, ignição ligada motor parado com um MULTITESTE DIGITAL checar a voltagem entre o terminal 1 & Terra devera ser de 5 V aproximadamente. Repetir o teste entre os terminais 1 & 2 devera ser de 5 V aproximadamente.

2 –Ignição desligada, não desconecte o multi-plug, exponha os terminais do Sensor, Ignição ligada motor parado com MULTITESTE DIGITAL checar a voltagem nos terminais 2 & 3 devera ser de 3 V apro., repetir o teste nos terminais 2 & 3 em marcha lenta devera ser de 1 V aproximadamente.

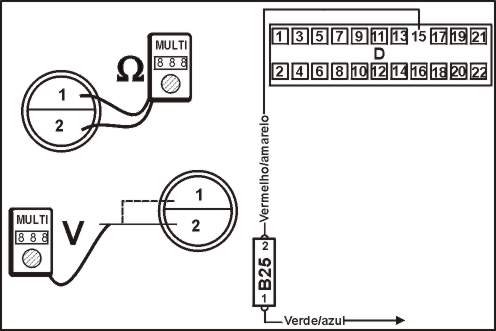

7 -) – Como testar o Sensor de Temperatura do ar.


TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor checar a temperatura ambiente, checar com um MULTITESTE DIGITAL a resistência nos terminais do Sensor. Conforme dados abaixo.

DADOS: Checar Resistência.

Temperatura Resistência

20°C 3000 W aproximadamente

40°C 1200 W aproximadamente

60°C 800 W aproximadamente

80°C 400 W aproximadamente

DADOS: Suprimento de Voltagem.

Terminais Condições Voltagem

2 & Terra Ignição ligada 5 V aproximadamente

1 & 2 Ignição ligada 5 V aproximadamente

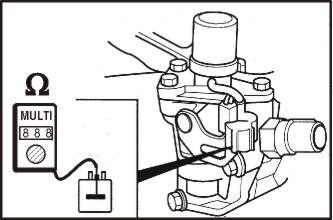

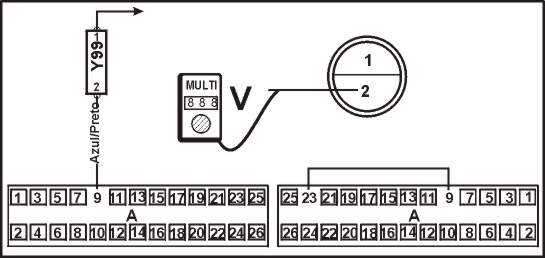

8 -) – Como testar a Válvula de Controle de Marcha Lenta.


TESTANDO

1 –Ignição desligada, desconecte o multi-plug da Válvula, e logo após Ignição ligada, motor parado com MULTITESTE DIGITAL no modo multímetro checar a voltagem no terminal 2 & Terra dever ser Positivo (+) 12V.

1 –Ignição desligada, desconecte o modulo central (Centralina) do multi-plug, ignição ligada motor parado faça um JUMP entre os terminais A9 e A23 checar o funcionamento da válvula.

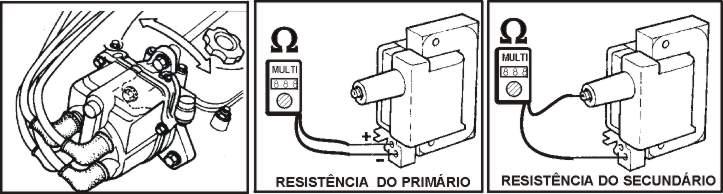

9 -) –Como testar a Bobina de Ignição.


TESTANDO

1 –Ignição desligada remover a capa do distribuidor, ignição ligada motor parado com um MULTITESTE DIGITAL checar a voltagem no fio (preto/amarelo) Positivo (+) 12V.

Checando a resistência


TESTANDO

2 - Ignição desligada remover a capa do distribuidor, ignição ligada motor parado com um MULTITESTE DIGITAL checar a resistência do Primário que deverá ser de 0,6 a 0,8 W.

3 - Ignição desligada remover a capa do distribuidor, ignição ligada motor parado com um MULTITESTE DIGITAL checar a resistência do Secundário que deverá ser de 13000 a 19000 W.

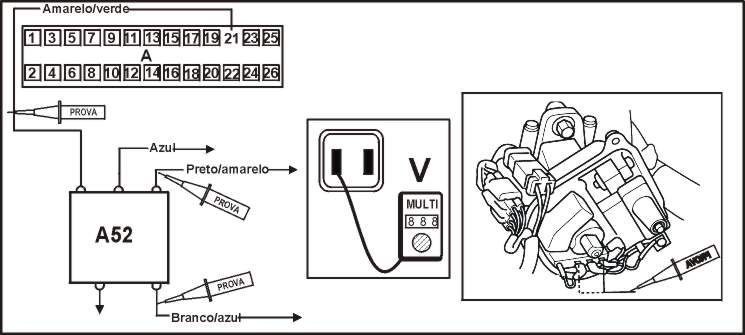

10 -) –Como testar o Módulo de Potência.


TESTANDO

1 –Ignição desligada, desconecte o multi-plug do distribuidor de 2 pinos ignição ligada motor parado, com MULTITESTE DIGITAL checar a voltagem no fio Preto/Amarelo deve ser Positivo (+) 12V.

2 - Ignição desligada remova a tampa do distribuidor, desconecte o multi-plug, com uma PONTA DE PROVA no fio Amarelo/Verde com motor funcionando o Led verde deverá piscar, caso isso não ocorra possível defeito no módulo de potência ou no Módulo Central (Centralina).

3 -- Ignição desligada remova a tampa do distribuidor, desconecte o multi-plug com uma PONTA DE PROVA no fio Azul/Branco com motor funcionando o Led verde deverá piscar caso isso não ocorra possível defeito no Módulo de Potência.

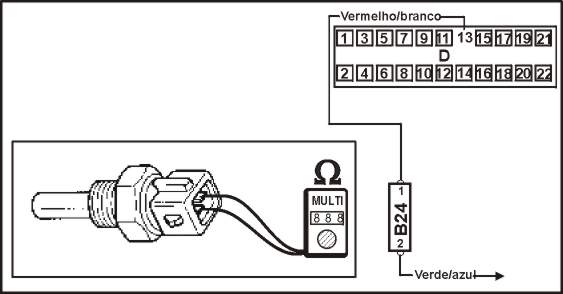

11 -) –Como testar o Sensor de Temperatura da Água.


TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor, alivie pressão residual no sistema de arrefecimento, remova o Sensor, submirja o sensor num liquido com temperatura especificada com MULTITESTE DIGITAL checar a resistência conforme dados abaixo.

DADOS:

Temperatura Resistência

20°C 3000 W aproximadamente

40°C 1200 W aproximadamente

60°C 800 W aproximadamente

80°C 400 W aproximadamente

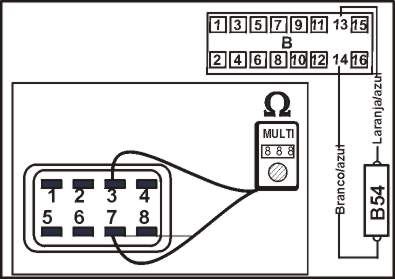

12 -) –Como testar o Sensor de Rotação. Este Sensor esta incorporado ao distribuidor


TESTANDO

1 –Ignição desligada, desconecte o multi-plug do distribuidor com MULTITESTE DIGITAL checar a resistência nos terminais 3 & 7 do sensor que deverá ser de 350 a 700 W.

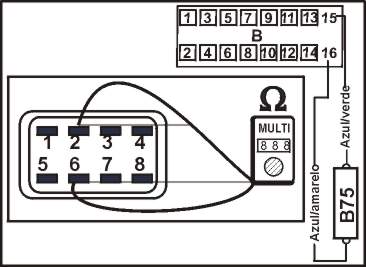

13 -) –Como testar o Sensor de RPM. Este Sensor esta incorporado ao distribuidor


TESTANDO

1 –Ignição desligada, desconecte o multi-plug do distribuidor, com MULTITESTE DIGITAL checar a resistência nos terminais 2 & 6 do sensor que deverá ser de 350 a 700 W.

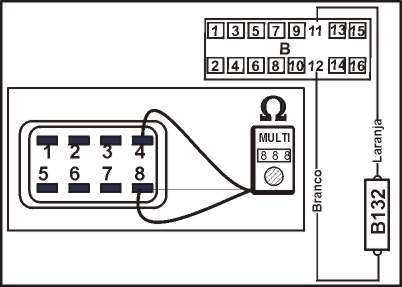

14 -) –Como testar o Sensor de posição do eixo de Comando.Este Sensor esta incorporado ao distribuidor


TESTANDO

1 –Ignição desligada, desconecte o multi-plug do distribuidor de 7 pinos com MULTITESTE DIGITAL checar a resistência nos terminais 4 & 8 do sensor que deverá ser de 350 a 700 W .

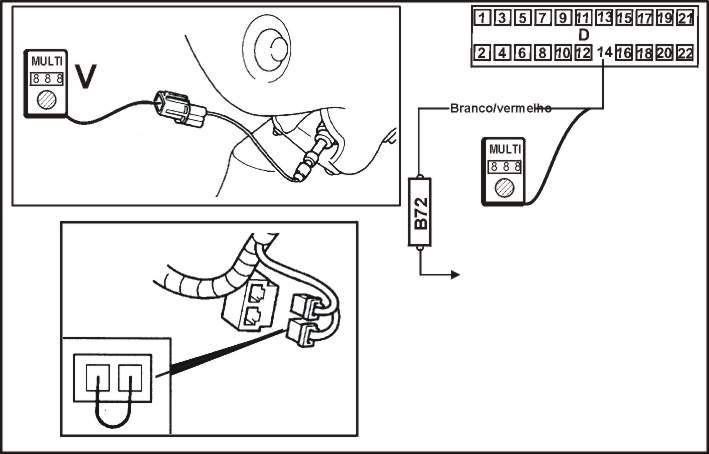

15 -) –Como testar o Sensor de Oxigênio (Sonda Lambda.) Honda Civic 1.4 – Civic 1.6


TESTANDO

1 –Assegure-se que o motor esteja com a temperatura normal de funcionamento, Ignição desligada, de partida no motor, faça um JUMP nos terminais do soquete como na figura acima, desconecte o multi-plug do Sensor, deixe motor funcionando por dois (2) minutos a 3000 rpm, logo após deixe funcionar em marcha lenta por um minuto no mínimo, acelere o motor por duas ou três vezes com um MULTITESTE DIGITAL checar a voltagem conforme dados abaixo.

Dados:

Terminais Velocidade do motor Voltagem

Fio Branco/Vermelho & Terra Aumentando 0,6 V mínimo

Fio Branco/Vermelho & Terra Diminuindo 0,4 V mínimo

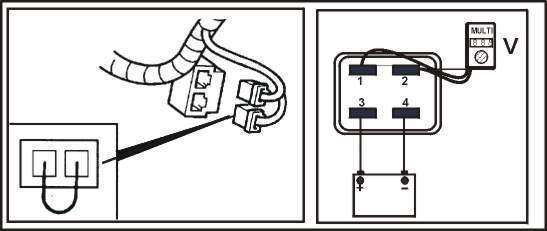

16 -)–Como testar o Sensor de Oxigênio (Sonda Lambda.)Honda Civic 1.6 VTEC.


TESTANDO

1 –Assegure-se que o motor esteja com a temperatura normal de funcionamento, Ignição desligada, de partida no motor, deixe motor funcionando por dois (2) minutos a 3000 rpm, deixe o motor na lenta por no mínimo 1 minuto, logo após faça um JUMP nos terminais do soquete de testes, ignição desligada e desconecte o multi-plug do Sensor, conecte nos terminais 3 e 4 especificado do multi-plug do sensor o suprimento da bateria, deixe funcionar em marcha lenta 750 rpm por 2 minutos, acelere o motor por duas ou três vezes com um MULTITESTE DIGITAL checar a voltagem conforme dados abaixo.

Dados:

Terminais Velocidade do motor Voltagem

1 & 2 Aumentando(4500 rpm mínimo) 0,6 V mínimo

1 & 2 Diminuindo 0,4 V Máxima

Bateria + terminal 3

Bateria - terminal 4

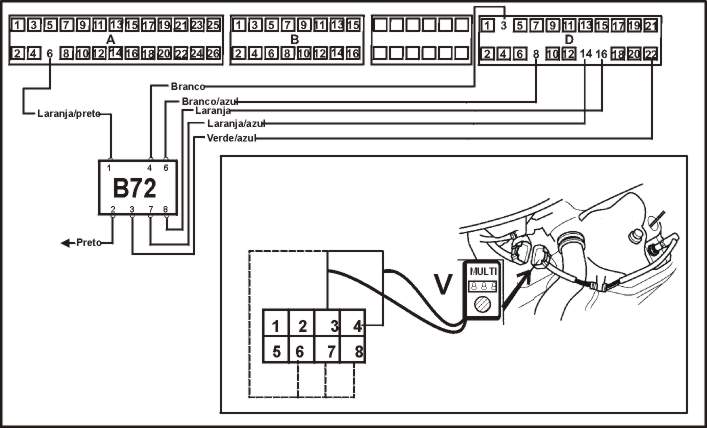

17)–Como testar o Sensor de Oxigênio (Sonda Lambda.)Honda Civic VTEC E.


TESTANDO

1 –Assegure-se que o motor esteja com a temperatura normal de funcionamento, Ignição desligada, aguarde 3 minutos no mínimo, não desconecte o multi-plug, exponha os terminais do multi-plug, ignição ligada motor parado, checar os terminais. Dar partida motor funcionando a 3000 rpm, deixar o motor funcionar em marcha lenta, com um MULTITESTE DIGITAL checar a voltagem conforme dados abaixo.

Dados.

Terminais Condições Voltagem

3 & 4 Ignição ligada 0,3 a 4,9 V

3 & 6 Ignição ligada 5 V mínimo

3 & 8 Ignição ligada 0,5 V mínimo

3 & 8 Marcha Lenta 2.6 a 2.8 V

3 & 7 Marcha Lenta 0,4 V mínimo

18 -)–Como testar o Aquecedor do Sensor de Oxigênio. Honda Civic1.6 VTEC.


TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor e com um MULTITESTE DIGITAL checar a resistência nos terminais 3 & 4 do sensor que devera ser de 10 a 40 W.

2–Ignição desligada, desconecte o multi-plug do sensor, ignição ligada motor parado e com um MULTITESTE DIGITAL checar a voltagem nos terminais 3 & 4 do multi-plug que devera ser Positivo (+) 12 V.

19 -)–Como testar o Aquecedor do Sensor de Oxigênio. Honda Civic1.5 VTEC E.


TESTANDO

1 –Ignição desligada, desconecte o multi-plug do sensor e com um MULTITESTE DIGITAL checar a resistência nos terminais 1 & 2 do sensor que devera ser de 2 a 13 W.

2–Ignição desligada, desconecte o multi-plug do sensor, ignição ligada motor parado e com um MULTITESTE DIGITAL checar a voltagem nos terminais 1 & 2 do multi-plug que devera ser Positivo (+) 12 V.

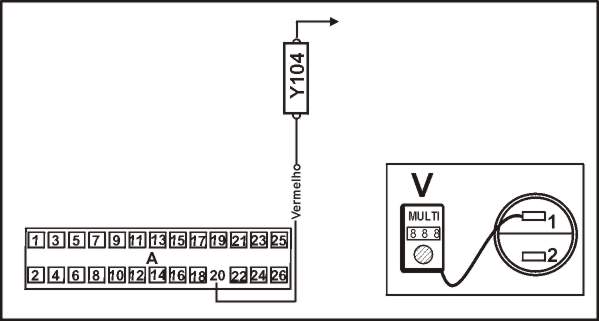

20 -) –Como testar Válvula de Canister.


TESTANDO

1–Ignição desligada, desconecte o multi-plug do sensor, ignição ligada motor parado e com um MULTITESTE DIGITAL checar a voltagem nos terminais 1 & Terra do multi-plug que devera ser Positivo (+) 12 V.

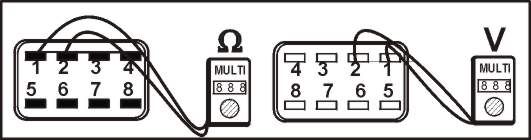

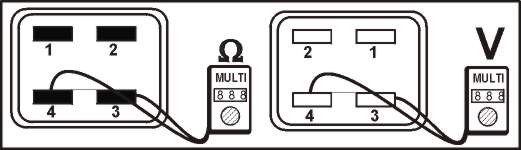

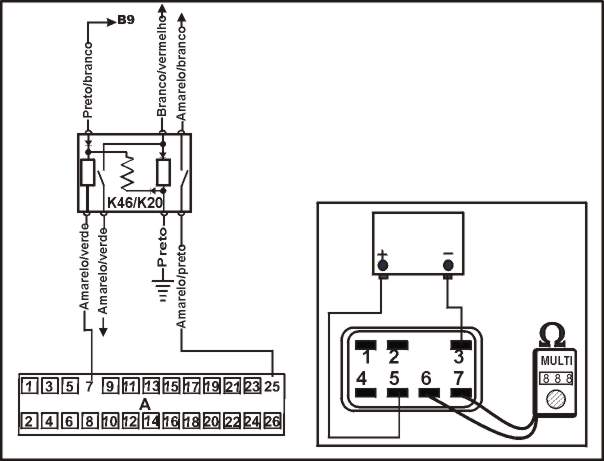

21 -) –Como testar o Relé do Modulo.


DADOS: Checando operação – dos contatos do relé do módulo.

TESTANDO

1 - Ignição desligada, desconecte o multi-plug, e remova o relé do modulo, com um MULTITESTE DIGITAL checar a resistência nos terminais do relé, agora conecte suprimento da bateria nos terminais especificado e cheque a resistência conforme dados abaixo.

Terminais Condições Resistência

6 & 7 Bateria desconectada. Infinito

6 & 7 Bateria conectada Zero

Bateria (+) Positivo Terminal 5

Bateria (-) Negativo Terminal 3

DADOS: Checando operação -dos contatos do relé da Bomba de combustível. (corrente do circuito)


TESTANDO

Terminais Condições Resistência

4 & 5 Bateria desconectada. Infinito

4 & 5 Bateria conectada Zero

Bateria (+) Positivo Terminal 6

Bateria (-) Negativo Terminal 1

DADOS: Checando operação -dos contatos do relé da Bomba de combustível.(circuito funcionando)


TESTANDO

Terminais Condições Resistência

4 & 5 Bateria desconectada. Infinito

4 & 5 Bateria conectada Zero

Bateria (+) Positivo Terminal 2

Bateria (-) Negativo Terminal 1

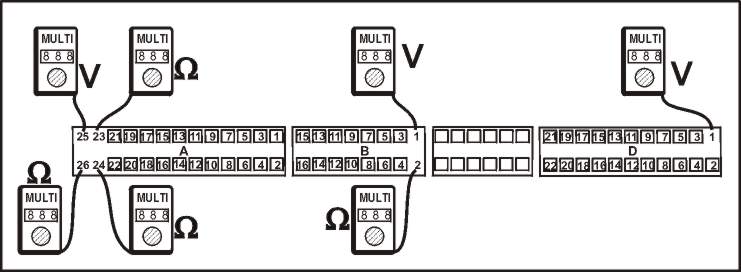

22 -) –Como testar a Unidade Central (Centralina).


TESTANDO

1 –Ignição desligada, desconecte o multi-plug da unidade central (Centralina) com um MULTITESTE DIGITAL checar a voltagem nos terminais e terra do multi-plug conforme dados abaixo.

2 –Ignição ligada motor parado, checar a voltagem com MULTITESTE DIGITAL que devera ser como dados abaixo. Obs: Caso não conferir as medidas checar fios e Relé.

Dados:

Terminais Condições Voltagem

D1 & Terra Ignição desligada Positivo (+) 12V

A25 & Terra Ignição ligada Positivo (+) 12V

B1 & Terra Ignição ligada Positivo (+) 12V

Checando a resistência

TESTANDO

1 –Ignição desligada, desconecte o multi-plug da unidade central (Centralina) com um MULTITESTE DIGITAL checar a resistência nos terminais e terra conforme dados abaixo.

Terminais Resistência

A23 & Terra Zero

A24 & Terra Zero

A26 & Terra Zero

B2 & Terra Zero

23 -) –Como testar o Atuador da Posição do Eixo de Comando.


TESTANDO

1 –Ignição desligada, desconecte o multi-plug com um MULTITESTE DIGITAL checar a resistência do terminal do atuador e terra que devera ser de 14 a 30 W .

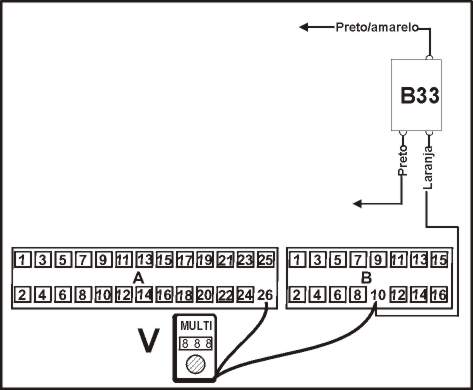

24 -) –Como testar Sensor de Velocidade VSS.


TESTANDO

1 – Ignição desligada não desconecte os terminais do multi-plug apenas exponha-os conecte o MULTITESTE DIGITAL entre os terminais indicados, levante a roda esquerda e gire, confira a voltagem entre os terminais A26 & B10 com a roda girando devera flutuar entre 0 a 5 V.

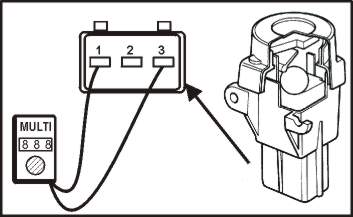

25 -) –Como testar o Interruptor Inercial de combustível.


TESTANDO

1 –Ignição desligada, desconecte o multi-plug do interruptor, inverta o interruptor, com MULTITESTE DIGITAL checar a resistência dos terminais do interruptor desaperte o botão de inicio e cheque a resistência novamente, conforme dados abaixo.

DADOS:

Terminais Posição do Botão Resistência

1 & 3 Lançado Infinito

1 & 3 Deprimido Zero
